Typy pasivních úkrytů

Úkryt z betonových prefabrikátů

Různé ukázky pasivního úkrytu z betonových prefabrikátů. Ty mohly být různé délky. Jen výjimečně se zachovalo vnitřní dřevěné vybavení. Po levé straně za vchodovými dveřmi se nacházela kamínka. Na zadní straně nouzový východ. Do objektu se vstupovalo přímo ze zákopu, častěji ovšem byla ke vchodu přistavěna betonová předsíň. Do ní se vstupovalo ze zákopového systému pomocí obvykle dřevěných dveří.

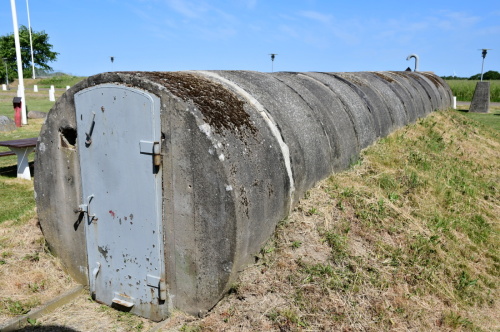

Fotografie Odkrytý pasivní úkryt z betonových prefabrikátů - Beredskapsmuseet

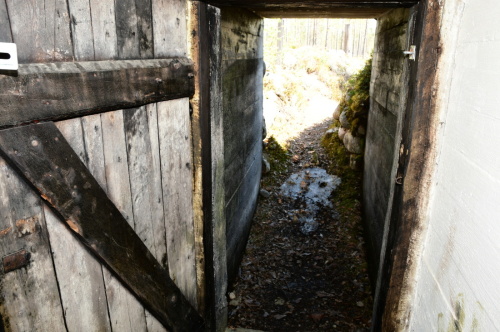

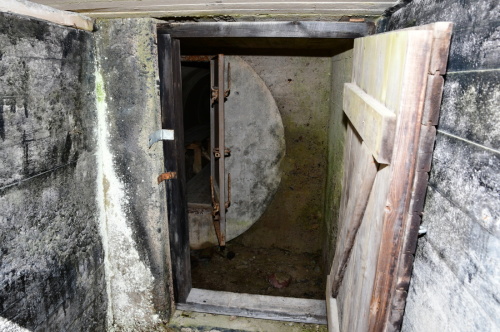

Fotografie Vstup do předsíně ze zákopového systému

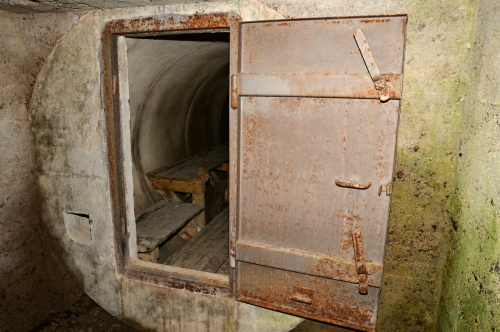

Fotografie Předsíň se vstupem do samotného úkrytu

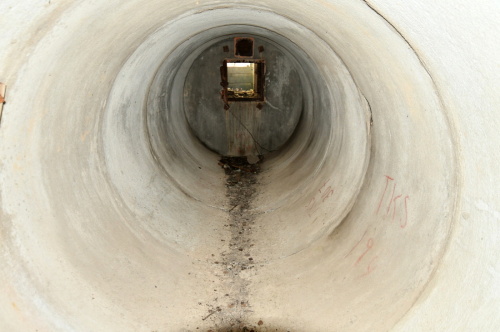

Fotografie Interiér úkrytu - vzadu nouzový východ

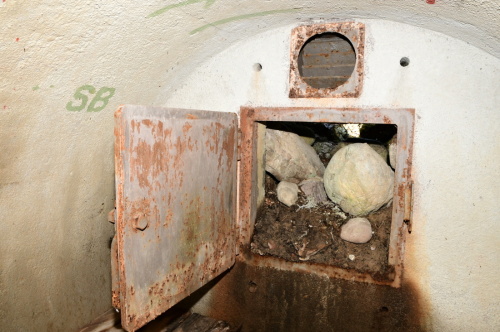

Fotografie Nouzový východ a ventilační mřížka

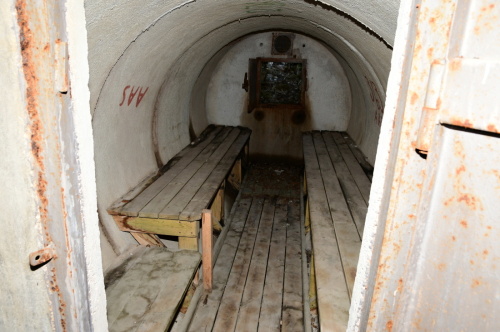

Fotografie Výrazně kratší verze úkrytu s výjimečně zachovalým vnitřním vybavením, vlevo prostor pro kamínka

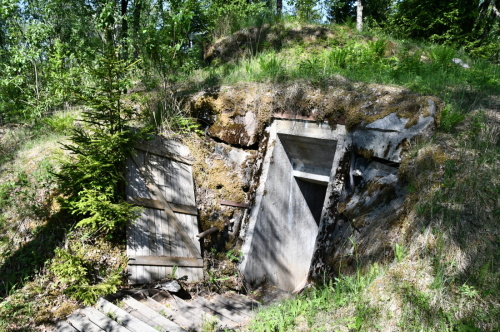

Fotografie Neobvykle řešená kombinace vstupů do pasivních úkrytů v zákopovém systému
Fotografie Pasivní úkryt z betonových prefabrikátů
Fotografie Vstup do úkrytu - pohled zevnitř

Pasivní úkryt Sk12

Pasivní úkryt pro 12 vojáků opěrného bodu 179 Höljes. Vybudováno zde bylo celkem 7 úkrytů tohoto typu. Zároveň se jednalo o největší zde vybudované pasivní úkryty. Vzhledem ke strmému terénu dispnovaly dlouhou přístupovou cestou po obou stranách zpevněnou betonovou zdí. Ta byla překryta prkny, vlnitým plechem, případně betonovými deskami. V jednom případě se východ z úkrytu nacházel na exponovaném místě. Z tohoto důvodu u něj byla postavena betonová zeď se střílnami pro ruční zbraně. Nouzově byl úkryt schopný pojmout dvojnásobné množství vojáků než udává jeho označení.

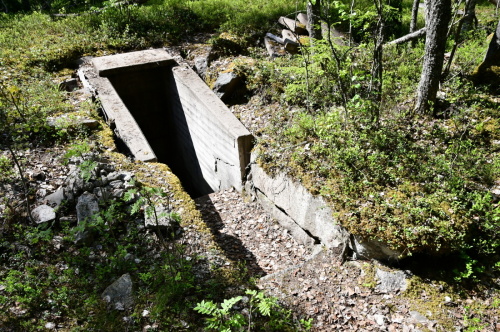

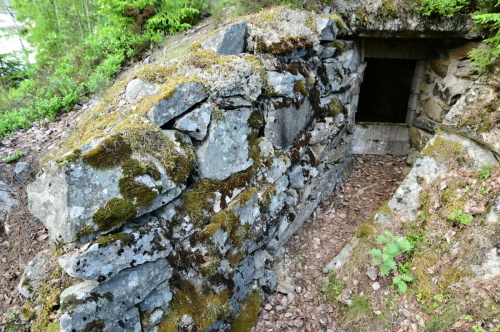

Fotografie Vstup do úkrytu, po stranách opěrné zdi

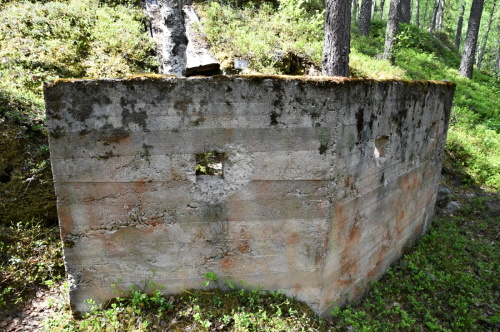

Fotografie Zídka se střílnami pro pěchotní zbraně bránící vstup do pasivního úkrytu

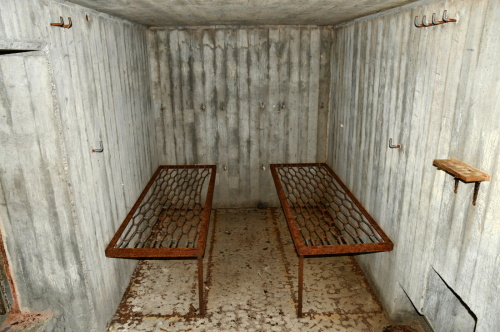

Fotografie Interiér úkrytu Sk12
Fotografie Interiér úkrytu Sk12

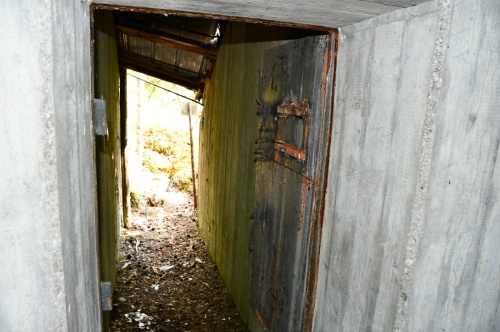

Fotografie Pohled z úkrytu do přístupové chodby překryté betonovými deskami a plechem

Velké pasivní úkryty

Foto

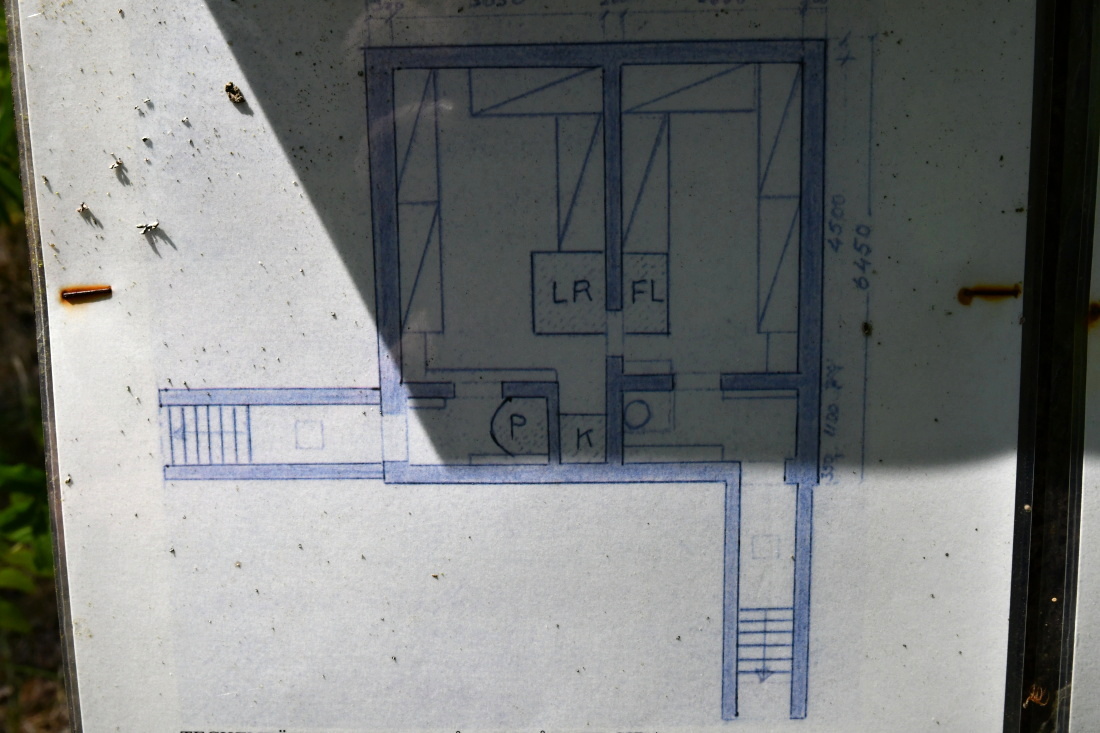

Velký, komfortně vybavený pasivní úkryt - Sk24. Většina vybavení je patrně poválečného původu. (P - záchod, K - kamínka, LR - ventilátor s filtrem, FL - Ventilátor)

Velké pasivní úkryty tohoto typu byly budovány ve velmi omezeném množství. Obvykle se v rámci opěrného bodu nachází maximálně jeden. Většinou současně sloužil jako velitelský objekt. V některých případech byl na stropnici osazen také zvon pro pozorování a blízkou obranu. Konstrukčně se tento typ stavby velmi podobal úkrytům budovaným ve Finsku v průběhu 2. Světové války. Výše uvedený nákres je spíše neobvyklé konstrukční řešení. Obvykle jsou oba vchody umístěny na jedné straně objektu, vstupuje se jimi přímo do samotného úkrytu. Dvě stejně velké místnosti jsou vzájemně propoje. V případě, že se na stropnici nacházel zvon, byl umístěn do chodbičky mezi těmito místnostmi.

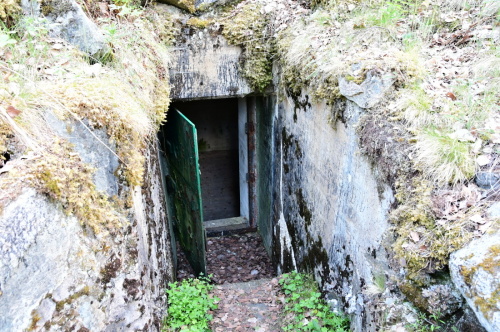

Fotografie Vchod do úkrytu Sk24

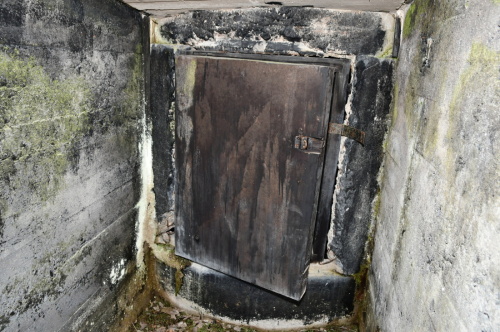

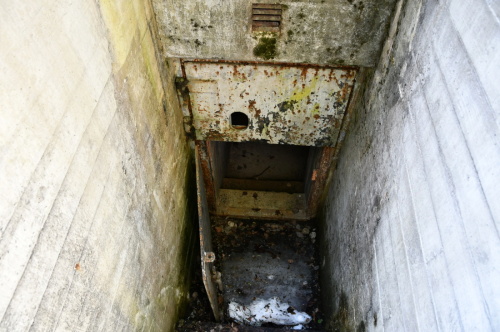

Fotografie Vchod do úkrytu Sk24 s jednodílnými pancéřovými dveřmi

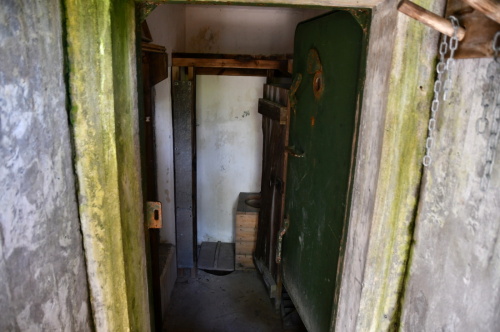

Fotografie Vstupní chodba s držáky zbraní, věšáky a WC
Fotografie Nejčastější způsob řešení vstupu do úkrytu Sk24. Část betonovýc překladů je složena vpravo

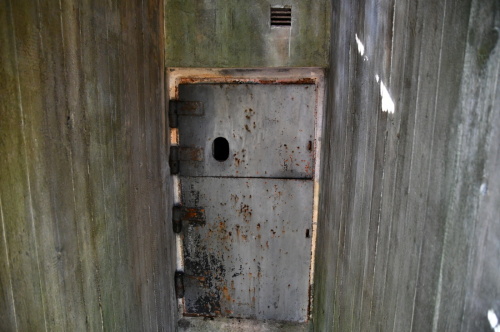

Fotografie Vstup do úkrytu Sk24 s dvoudílnými pancéřovými dveřmi

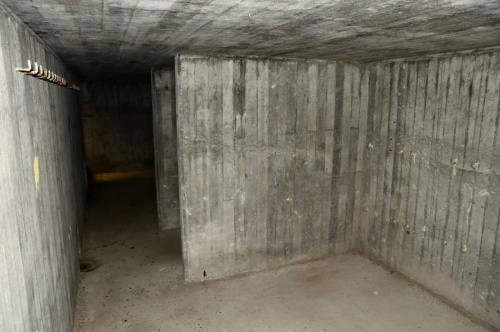

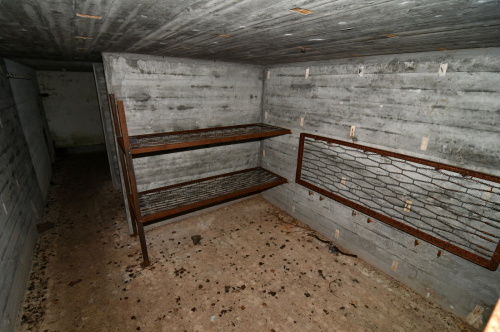

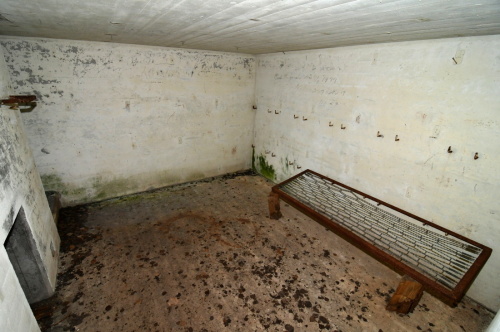

Fotografie Interiér úkrytu Sk24

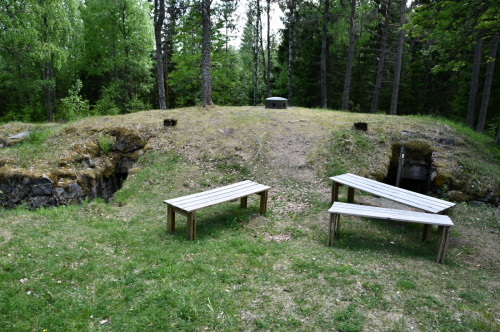

Fotografie Celkový pohled na úkryt Sk24 se zvonem pro pozorování a blízkou obranu
Fotografie Vstup do téhož objektu
Fotografie Interiér úkrytu Sk24
Fotografie Interiér úkrytu Sk24

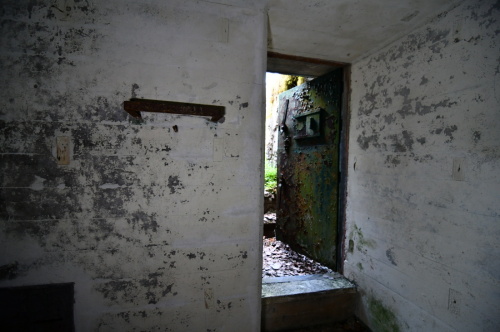

Fotografie Pohled na východ z objektu zevnitř

Malé pasivní úkryty

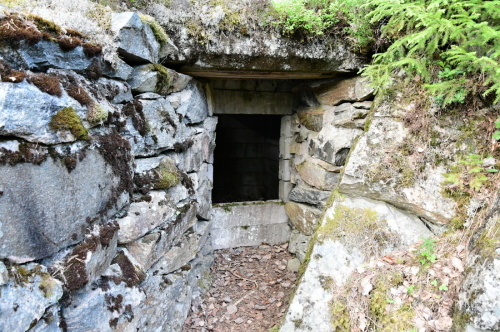

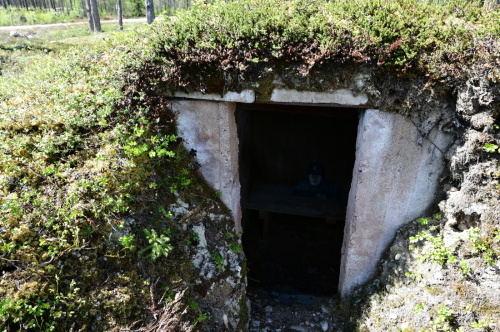

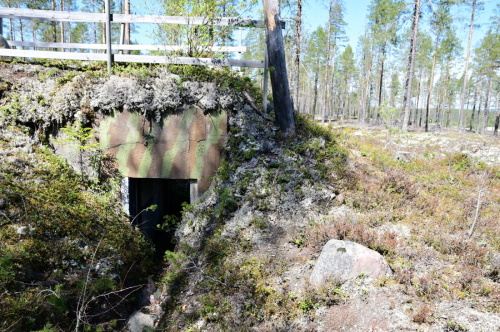

Fotografie Malý pasivní úkryt zabudovaný do zákopového systému
Fotografie Malý pasivní úkryt zabudovaný do zákopového systému
Fotografie Malý pasivní úkryt z betonových prefabrikátů zabudovaný do zákopového systému
Fotografie Větší pasivní úkryt, v tomto případě Sk 12, již disponuje předsíní. Vybudován je však v odlehčené variantě bez pancéřových dveří
Fotografie Malý pasivní úkryt zabudovaný do zákopového systému
Fotografie Malý pasivní úkryt zabudovaný do zákopového systému

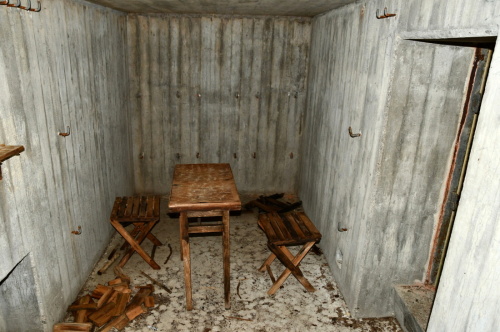

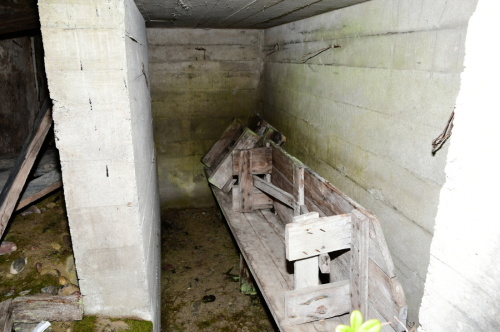

Fotografie Jeho únteriér byl určen pouze pro sedící vojáky

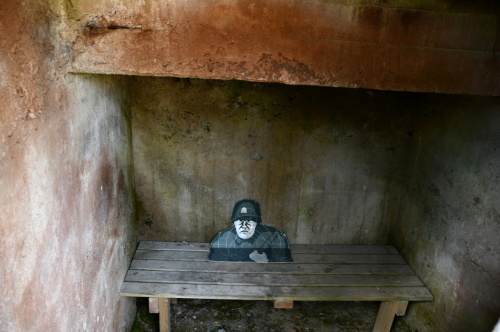

Fotografie Další varianta úkrytu pro sedící vojáky

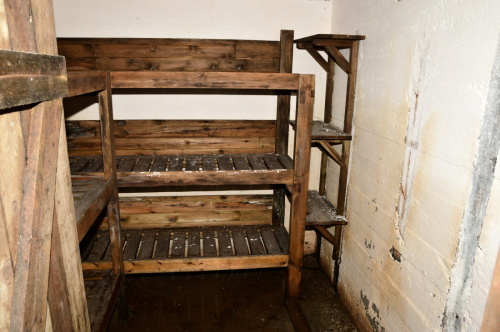

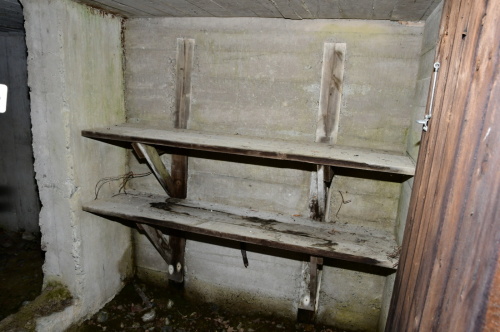

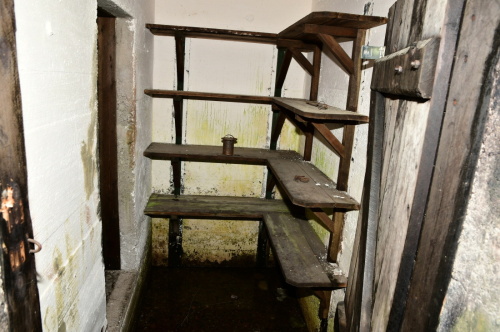

Fotografie Poličky v předsíni úkrytu Sk12

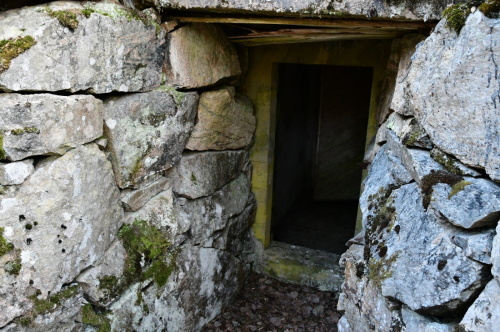

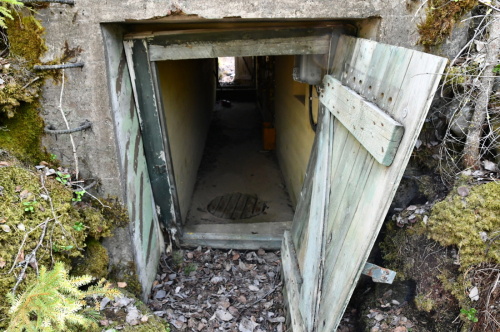

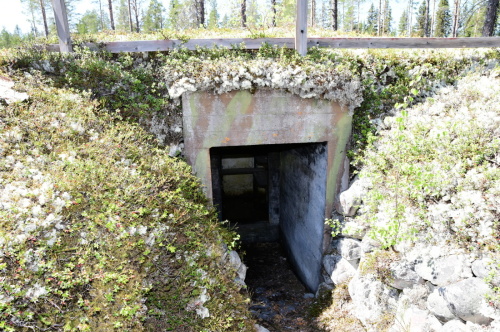

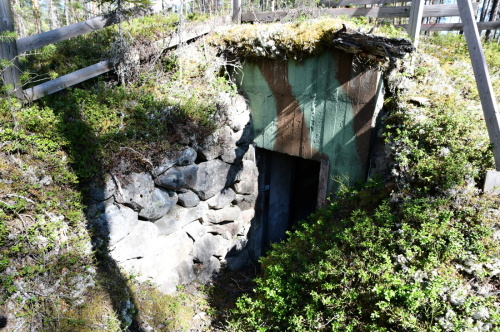

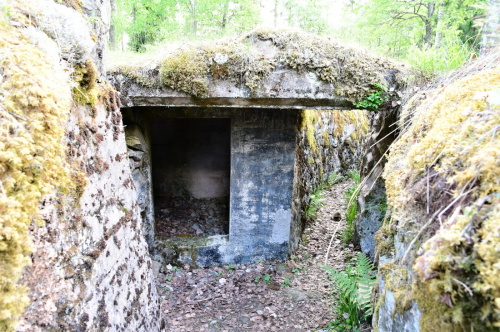

Fotografie Vstup do malého pasivního úkrytu s dřevěnými dveřmi

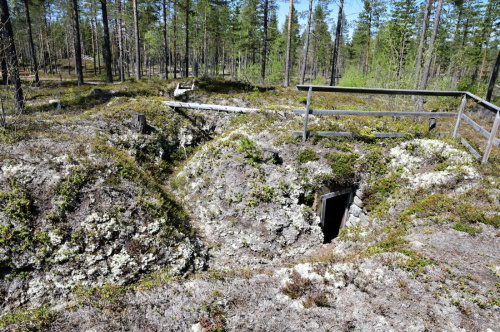

Fotografie Napojení malého úkrytu na zákopový systém
Fotografie Napojení malého úkrytu na zákopový systém
Fotografie Napojení malého úkrytu na zákopový systém
Fotografie Předsíň v dobře zachovalém úkrytu Sk6
Fotografie Interiér úkrytu Sk6
Fotografie Východ z úkrytu Sk6 do zákopového systému
Fotografie Vstup do úkrytu Sk12
Fotografie Vstup do objektu pro čerpání vody

Kopulovité pasivní úkryty z období Studené války

Kopulovité pasivní úkryty byly většinou budovány až po 2. Světové válce. Zajímavé je, že byly budovány i na hranicích s Norskem. Narazit na ně lze v některých opěrných bodech, kde jsou napojené na starší zákopové systémy. Zdá se, že v tomto případě byly používány především pro účely civilní obrany.

Fotografie Průchozí chodba napojená na obou stranách na zákopový systém

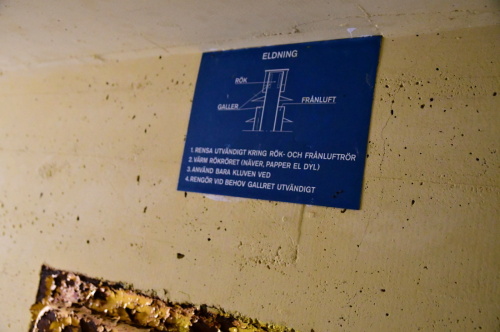

Fotografie Instrukce k zatápění v objektu

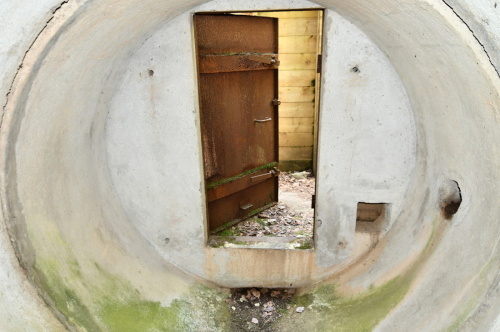

Fotografie Vchod do úkrytu z průchozí chodby

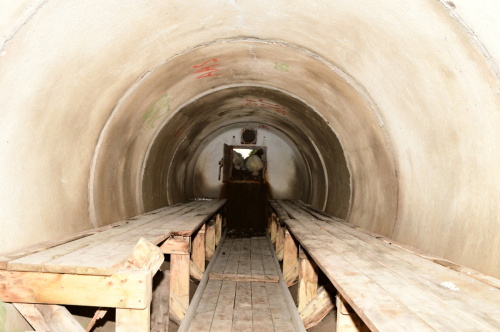

Fotografie Interiér úkrytu
Fotografie Chodba se vstupem do úkrytu (vstup nebyl zrovna pohodlný, což je poznávacím znakem především poválečných staveb)

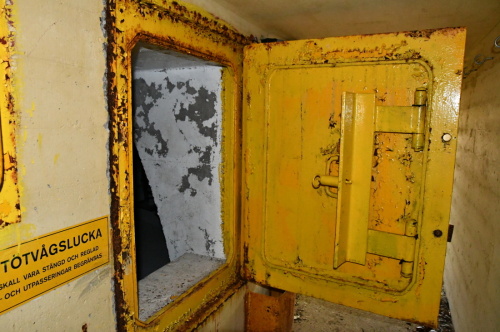

Fotografie Vstup a ruční ventilátor. Nad vchodem instrukce jak předcházet účinkům tlakové vlny
Fotografie Instrukce k ovládání ručního ventilátoru

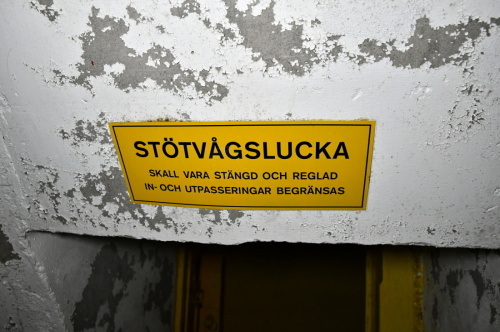

Fotografie Instrukce k předcházení účinkům tlakové vlny (stručně: zavírejte dveře)

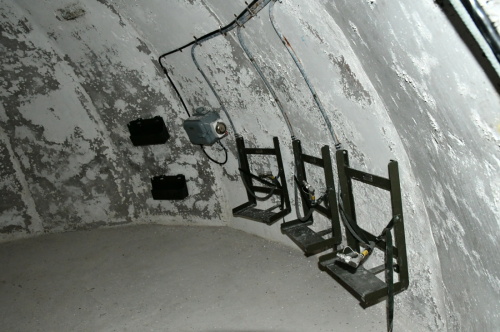

Fotografie Místo pro zdravotnické vybavení
Fotografie Vlevo přívod vzduchu, vpravo odvod vzduchu

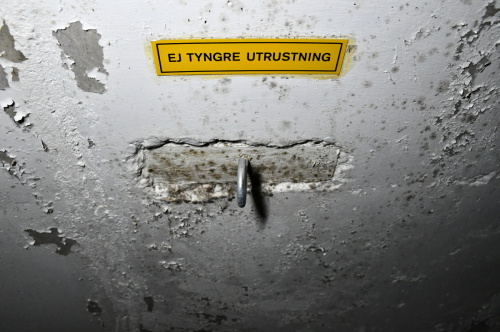

Fotografie Nezavěšovat žádné těžké vybavení

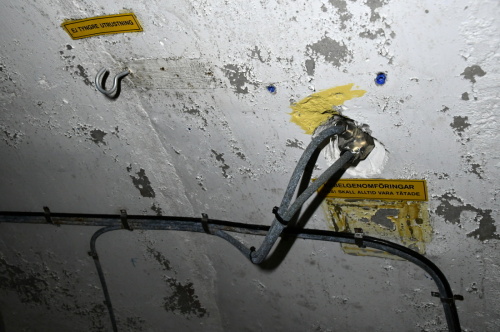

Fotografie Vstup komunikačních kabelů
