REGELBAU 606

Název





Orig. název





Popis







Úkryt pro světlomet o průměru 60 cm a agregát





Unterstand für 60 cm Scheinwerfer und Lichtmaschine





Ukryt pro protiletadlový světlomet s účinnostní 2000 až 2500 metrů, který se používal v otevřeném postavení. Do vzdálenosti 50 metrů zůstával agregát v úkrytu, při větší následoval světlomet mimo objekt. Ten byl umístěn na podvozku úzkorozchodné železnice. K dispozici byla ubikace pro 6 mužů.







Foto

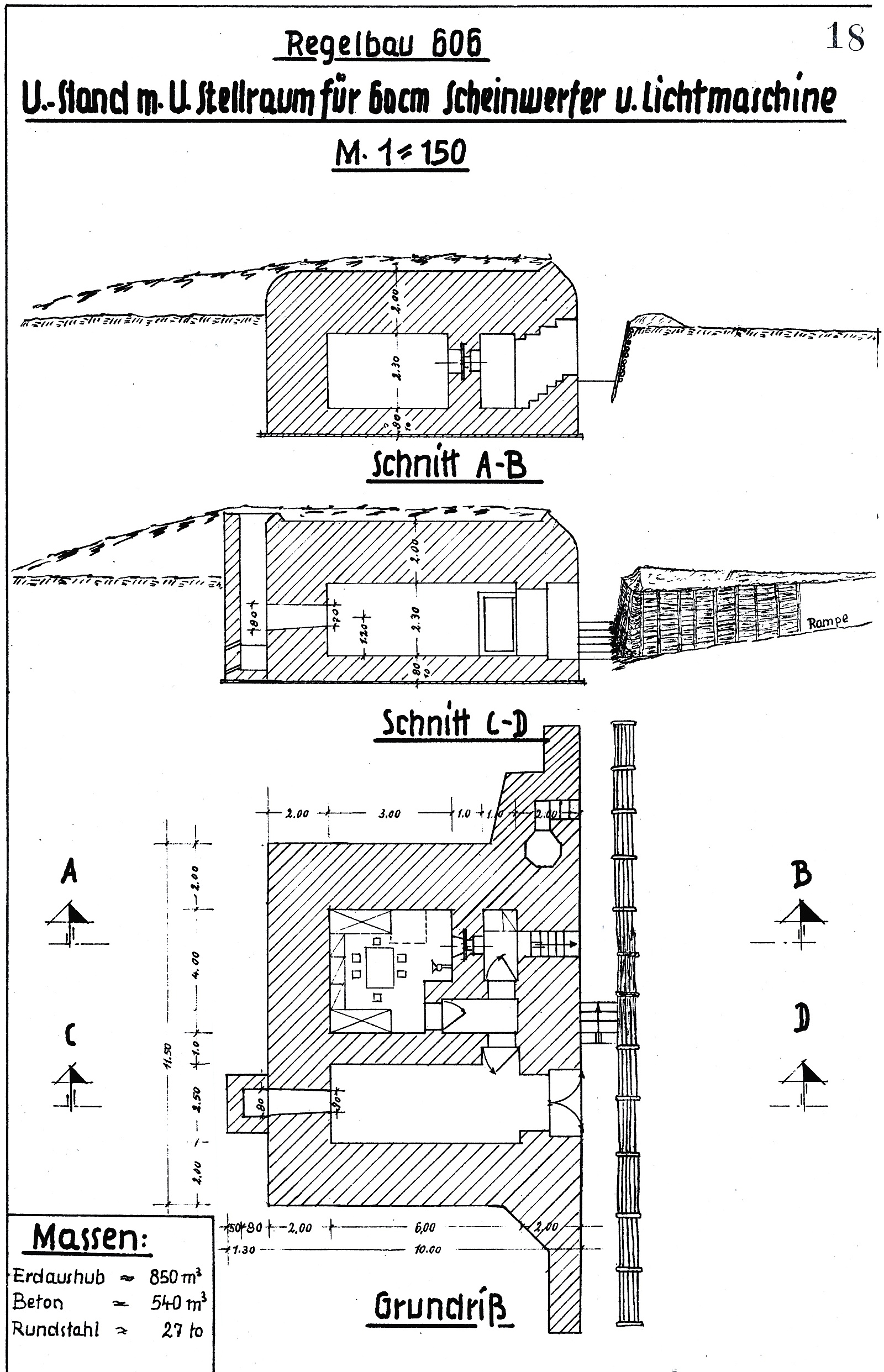

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
