REGELBAU 611

Název





Orig. název





Popis







Dělostřelecký objekt pro polní dělo





Geschützschartenstand für Feldgeschütze





Objekt určený k boční i přímé palbě různých typů děl od ráže 7,5 cm do 15,5 cm, často ruského nebo francouzského původu. Ubikace pro 9 mužů a sklad munice pro 290 až 1500 kusů munice dle typu a ráže zvoleného kanónu. Dělo bylo možné použít také v otevřeném postavení mimo objekt. Střílnu bylo možné uzavřít pomocí uzávěru 493 P 2 (Schartenverschluss).







Foto

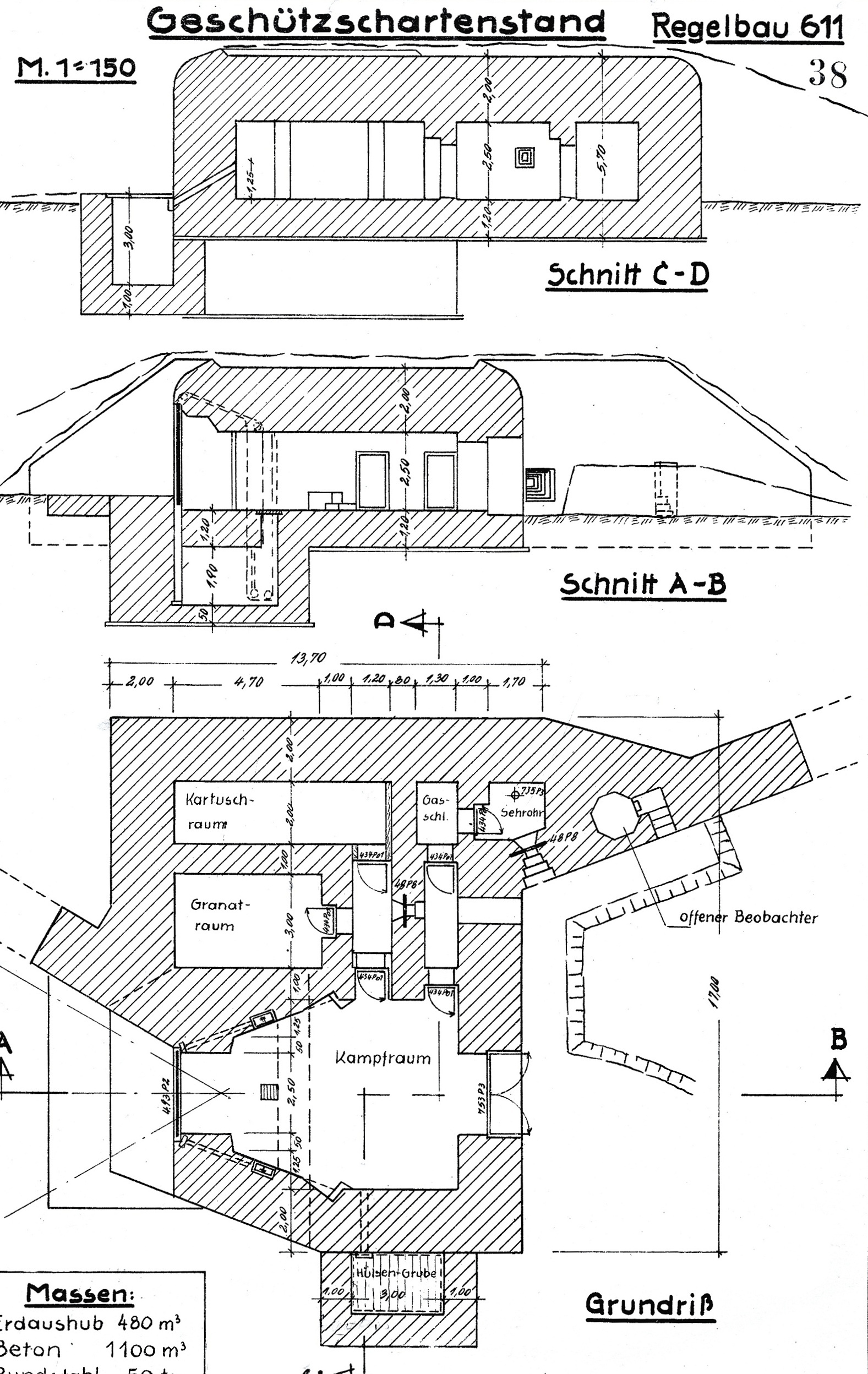

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
