REGELBAU 627

Název





Orig. název





Popis







Dělostřelecká pozorovatelna s krycí deskou





Artilleriebeobachtungsstand mit Deckenplatte und Mauerscharte





Dělostřelecká pozorovatelna nebyla určená k pozorování námořních cílů. Umožňovala přímé pozorování ze stanoviště překrytého pancéřovou deskou s průzorem tvarovaným v betonu. Tato konstrukce umožňovala zapuštění objektu do okolního terénu a jeho dobré maskování. Ubikace pro 1 důstojníka a 6 členů posádky. Doporučena byla výstavba jednoho otevřeného pozorovacího stanoviště v blízkosti objektu s napojením na zákopový systém.







Foto

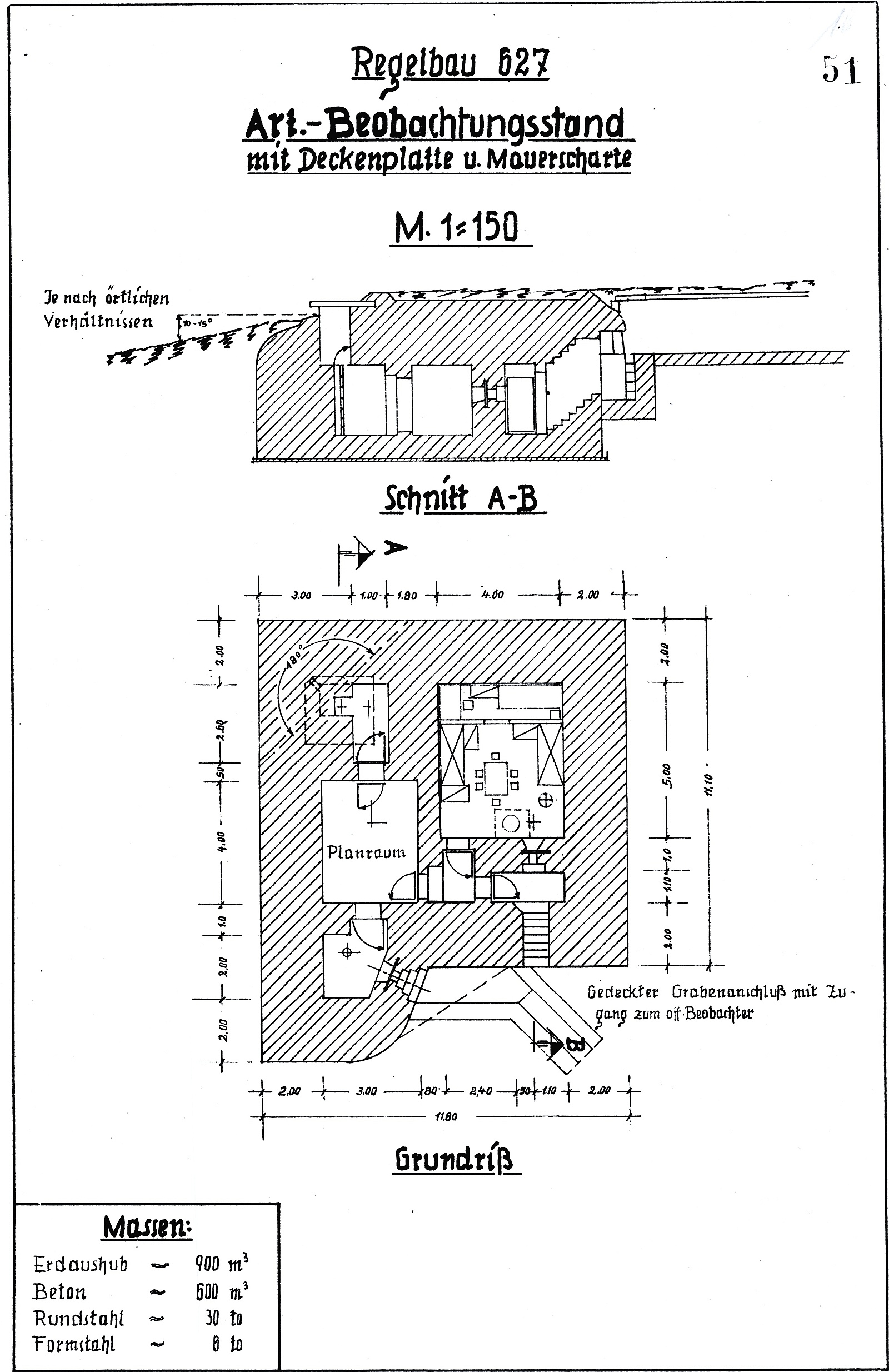

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
