REGELBAU 630

Název





Orig. název





Popis







Objekt pro těžký kulomet (s pancéřovou deskou)





M.G. - Schartenstand (mit Panzerplatte)





Objekt pro boční palbu těžkého kulometu s odměrem 60 stupňů. Předpokládalo se nasazení MG 08, 34, 26 (t) a 37 (t). U varianty s pancéřovou deskou s kloubovým uzávěrem bylo možné použít pouze MG 34. Ubikace byla určena pro 6 mužů. Pozorování zajišťoval ve stropnici umístěný periskop a pozorovací průzor v pancéřové desce.







Foto

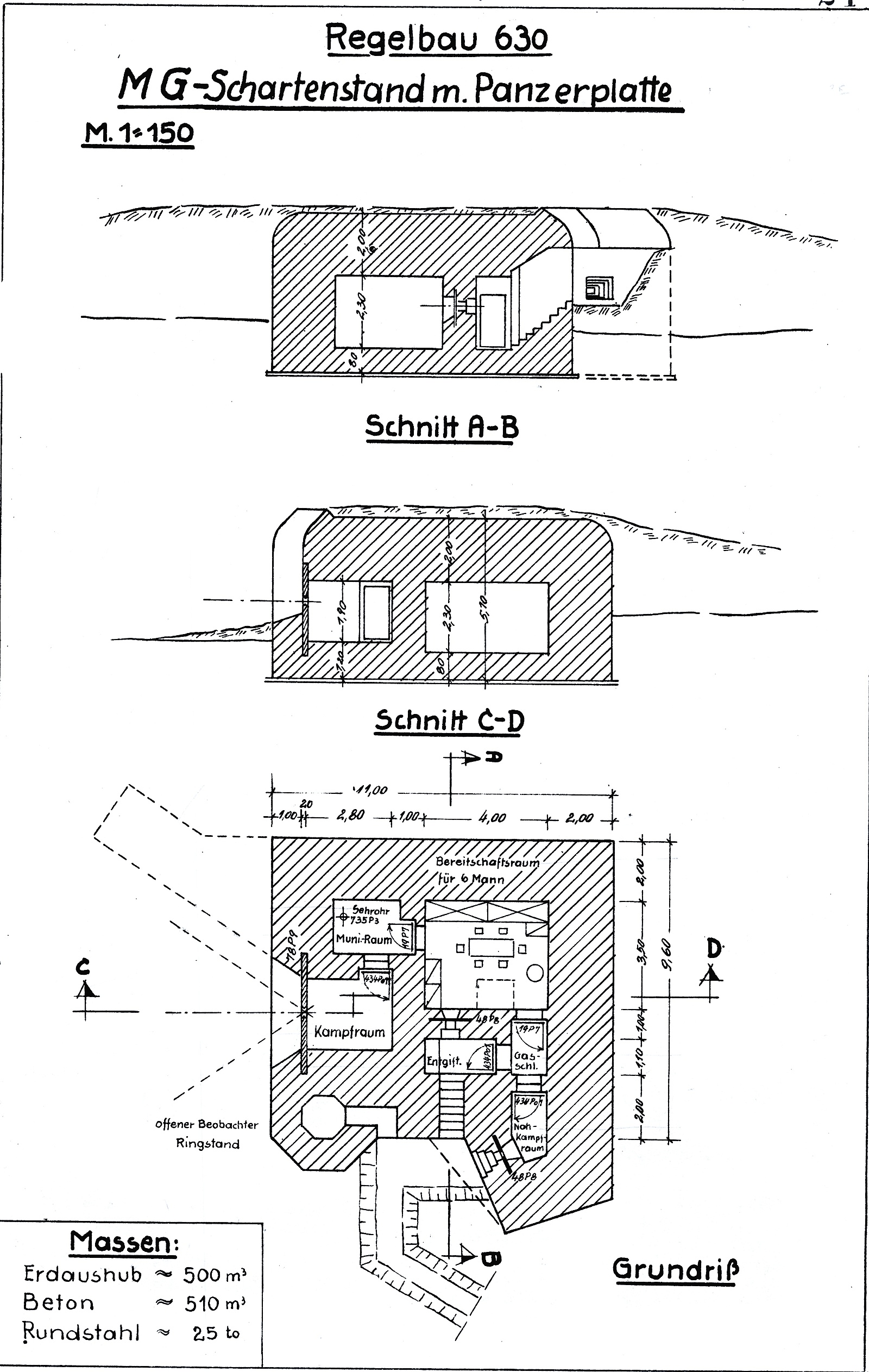

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
