REGELBAU 647

Název





Orig. název





Popis







Objekt pro dvě jednostřílnové kopule (t)





Stand mit zwei 1-Schartentürmen (t)





Objekt pro dvě jednostřílnové kopule určené pro těžký kulomet M.G. 34. Jedna určená k přímé a druhá k boční palbě. Použity kořistní kopule československého původu. Ostatní střílny byly zaslepeny. Ubikace pro 9 mužů. Odměr těžkého kulometu 60 stupňů, náměr -15/+12 stupňů. K dispozici byl také periskop umístěný ve stropnici objektu. Každá z kopulí disponovala vlastním periskopem M 38 (t)







Foto

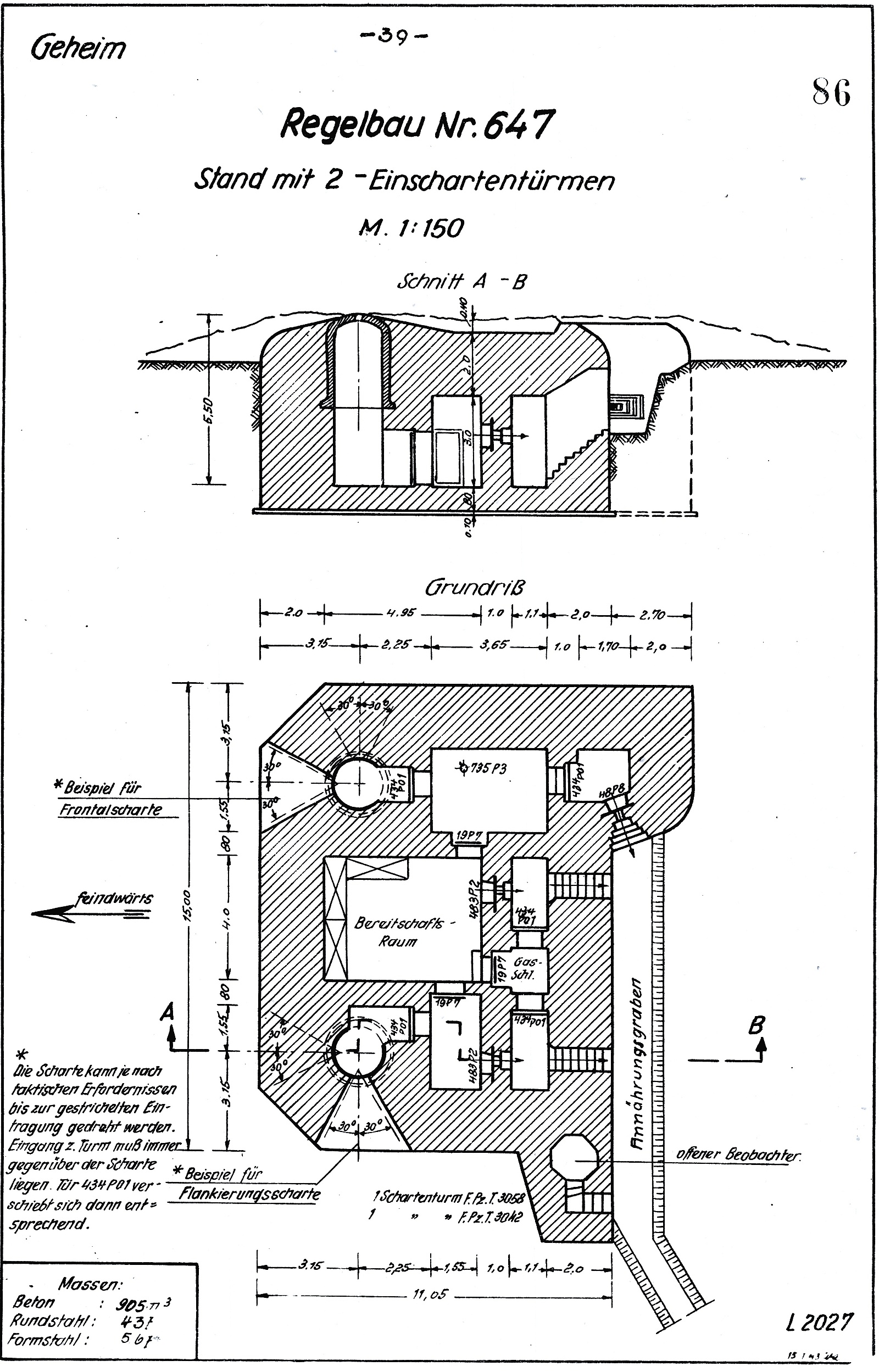

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
