REGELBAU 677

Název





Orig. název





Popis







Objekt pro palbu protitankového kanónu ráže 8,8 cm 43/41 bez vedlejších místností





Schartenstand für 8,8 cm Pak 43/41 ohne Nebenräume





Objekt určený k boční palbě protitankového kanónu ráže 8,8 cm 43/41 proti pancéřovým vozidlům a útočící pěchotě. Variantně bylo možné použít 7,5 cm Pak 97/38, 7,5 cm Pak 40 a 7,62 cm Pak 36 (r). Odměr zbraně 56°.

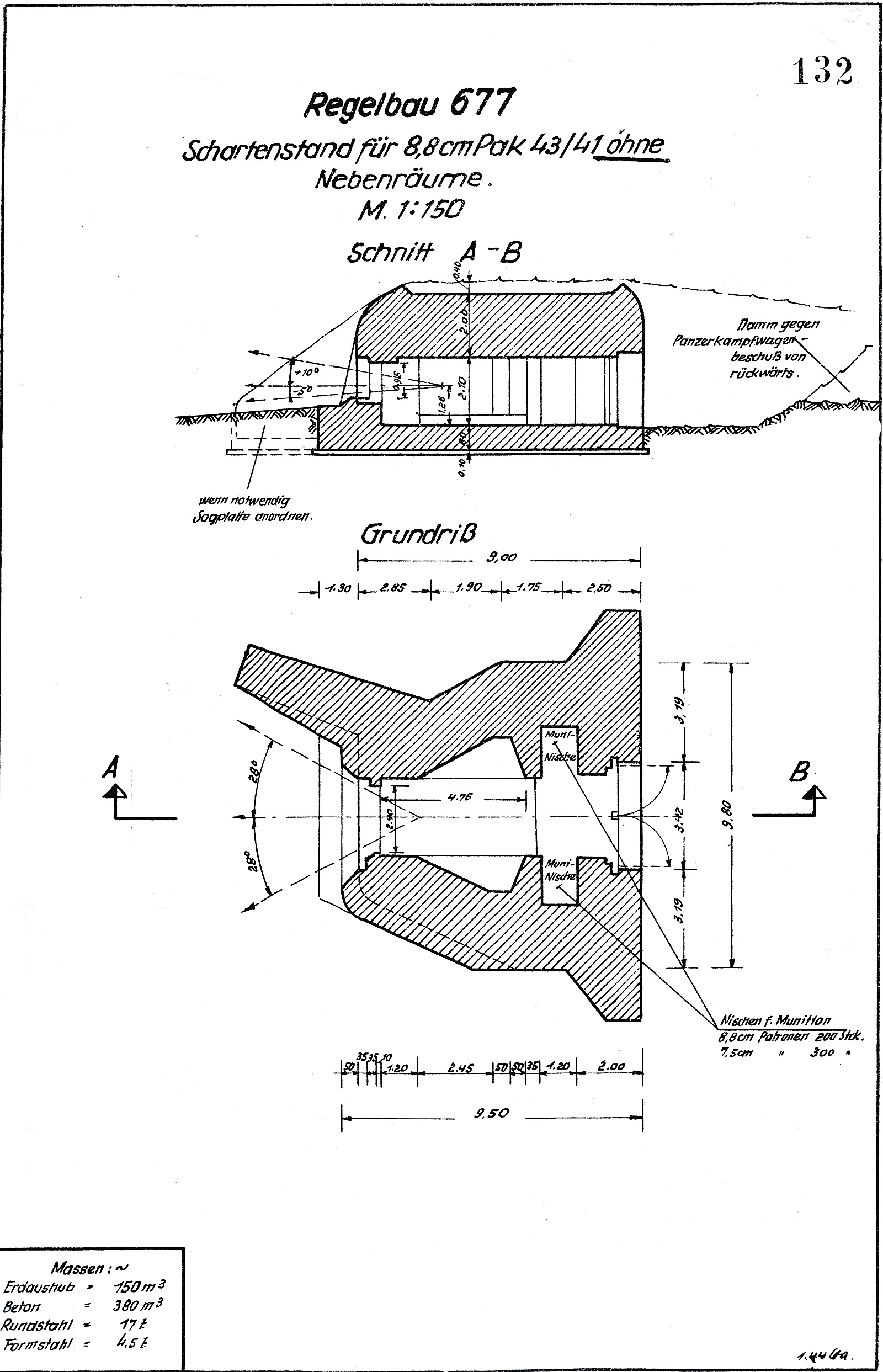

Foto
Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
