REGELBAU 681

Název





Orig. název





Popis







Objekt pro palbu těžkého kulometu bez vedlejších místností





MG-Schartenstand ohne Nebenräume





Objekt výhradně pro boční palbu těžkého kulometu. Osadit bylo možné širokou škálu těžkých kulomet, k dispozici bylo několik druhů lafet. Odměr zbraně 60°, náměr -15/+5°, při osazení zbraně v kulovém kloubu náměr -15/+12°. Stejně tak bylo možné osadit do objektu širokou paletu pacéřových desek v odolnosti B, případně dvě v odolnosti B1. Případně bylo možné osadit trojici pancéřových desek. Pozorování bylo možné pouze průzorem vedle střílny. Dodatečně bylo možné k objektu přistavět "Tobruk" pro pozorování a blízkou obranu.







Foto

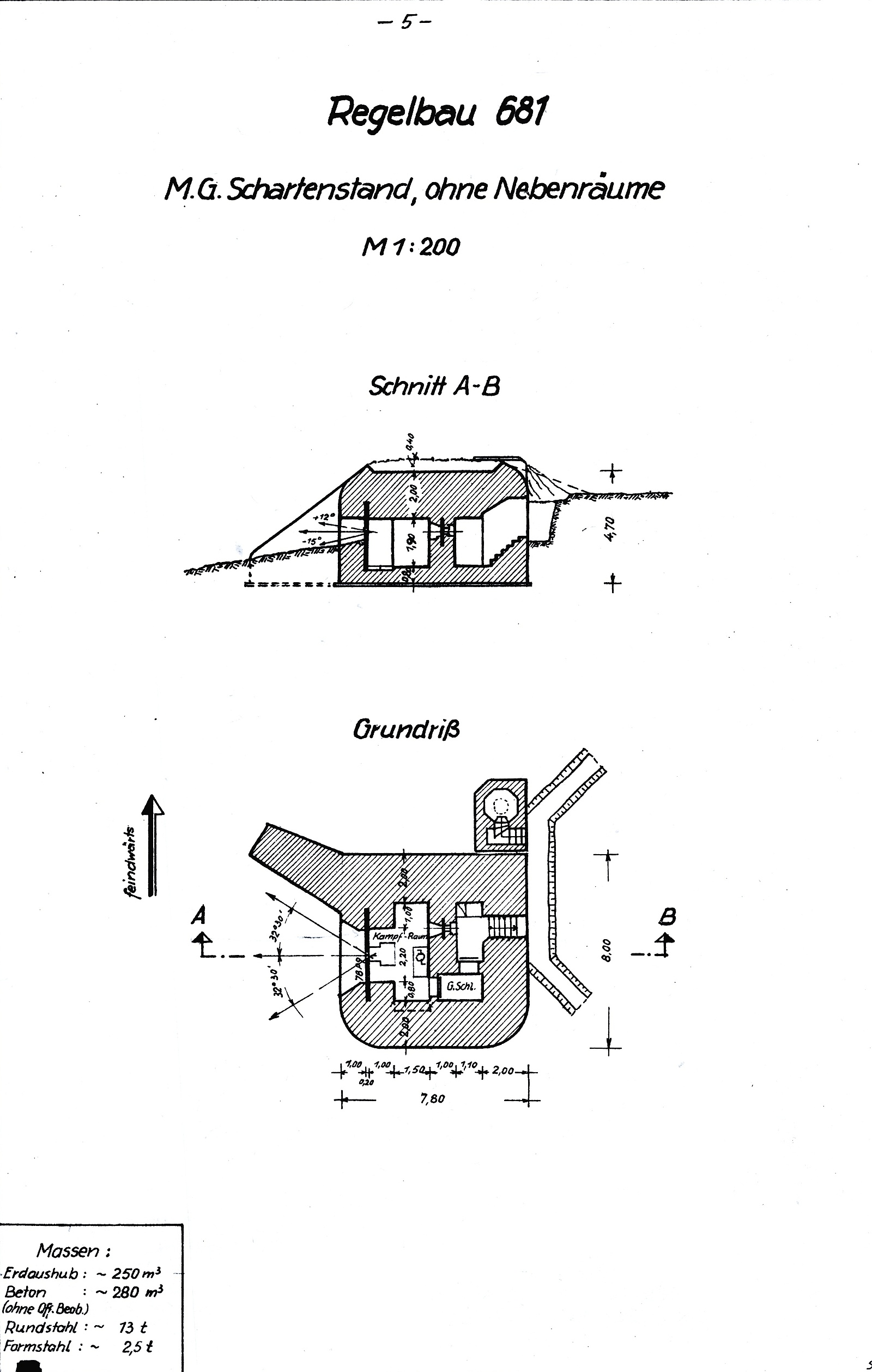

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
