REGELBAU 694

Název





Orig. název





Popis







Objekt pro palbu děla na otočném podstavci (120°) bez vedlejších místnosti





Schartenstand für Geschütze auf Drehsockel (120°) ohne Nebenräume





Objekt primárně určený pro palbu kanónu ráže 15,5 cm K418 (f) bez ubikace s příručním skladem munice. Celková zásoba munice cca 186 střel. Odměr 120°, náměr -3/+35°.







Foto

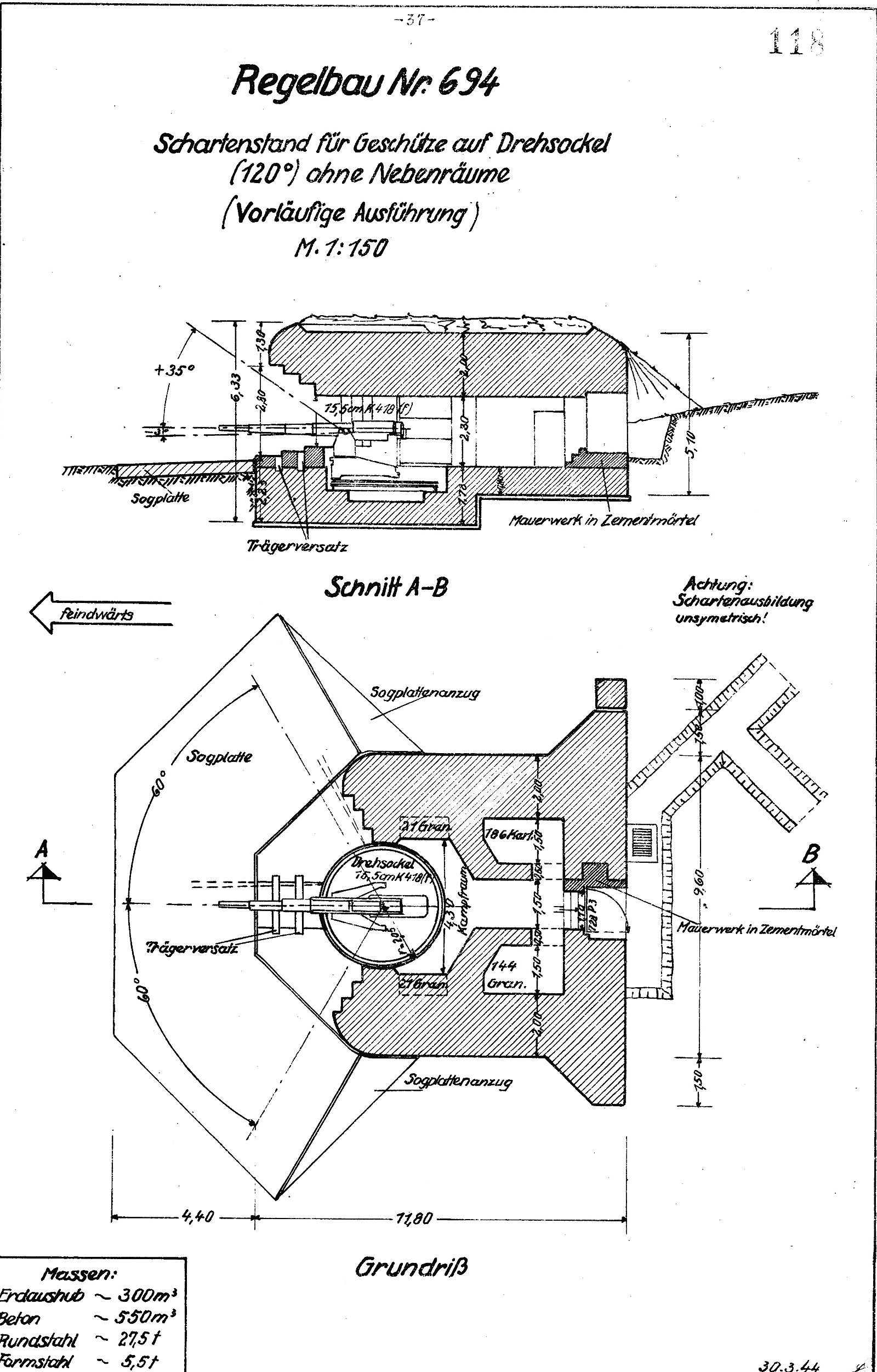

Erdaushub - objem výkopu zeminy, Beton - kubatura betonu, Rundstahl - spotřeba armování, Formstahl - spotřeba konstrukční oceli, Grundriss - půdorys, Schnitt - řez, Draufsicht - pohled shora
