Werkgruppe Ludendorff
Rok výstavby
1935-1938
Popis
Experimentální tvrz vestavěná do terénní vlny nad řekou Obrou severně od osady Stary Dworek.
Výzbroj
Pz.W. 864 - Pancéřová deska 7P7 pro těžký kulomet, kopule 424P01 pro pevnostní minomet M19 (kopule se nachází ve svahu pod zničeným objektem), kopule pro pěchotní pozorování 52P8, kryt pevnostního plamenometu 420P9. Jednopatrový objekt v odolnosti B alt z roku 1939.
Pz.W. 865 - dvoupatrový bojový objekt z roku 1936 pro pancéřovou kopuli 20P7 pro dva těžké kulomety a dvě pancéřové desky 10P7 pro těžký kulomet. Spodní patro je výrazně větší, než bojová část.
Pz.W. 866 - jednopatrový bojový objekt v odolnosti B alt vyzbrojení pancéřovou kopulí 2P7 pro těžký kulomet a pancéřovou kasematou pro pevnostní protitankový kanón ráže 37mm a těžký kulomet 29P8 o váze 47 tun.
Pz.W. 867 - malý třípatrový bojový objekt z roku 1936 osazený pancéřovou kopulí 2P7 pro těžký kulomet.
Pz.W. 868 - malý pasivní objekt pro dělostřelecké pozorování z roku 1939 s kopulí 21P7.
Pz.W. 869 - Pancéřová kopule 2P7 pro těžký kulomet.
Současný stav
Všechny objekty velmi silně poškozené a pro průzkum poměrně nebezpečné.
GPS
Pz.W. 864 - 52.5740036N, 15.4292031E
Pz.W. 865 - 52.5748500N, 15.4293414E
Pz.W. 866 - 52.5753403N, 15.4302153E
Pz.W. 867 - 52.5748861N, 15.4299350E
Pz.W. 868 - 52.5753322N, 15.4295203E
Pz.W. 869 - 52.5734308N, 15.4289083E
 |
| Zdroj: www.mapy.cz |
Dobové materiály

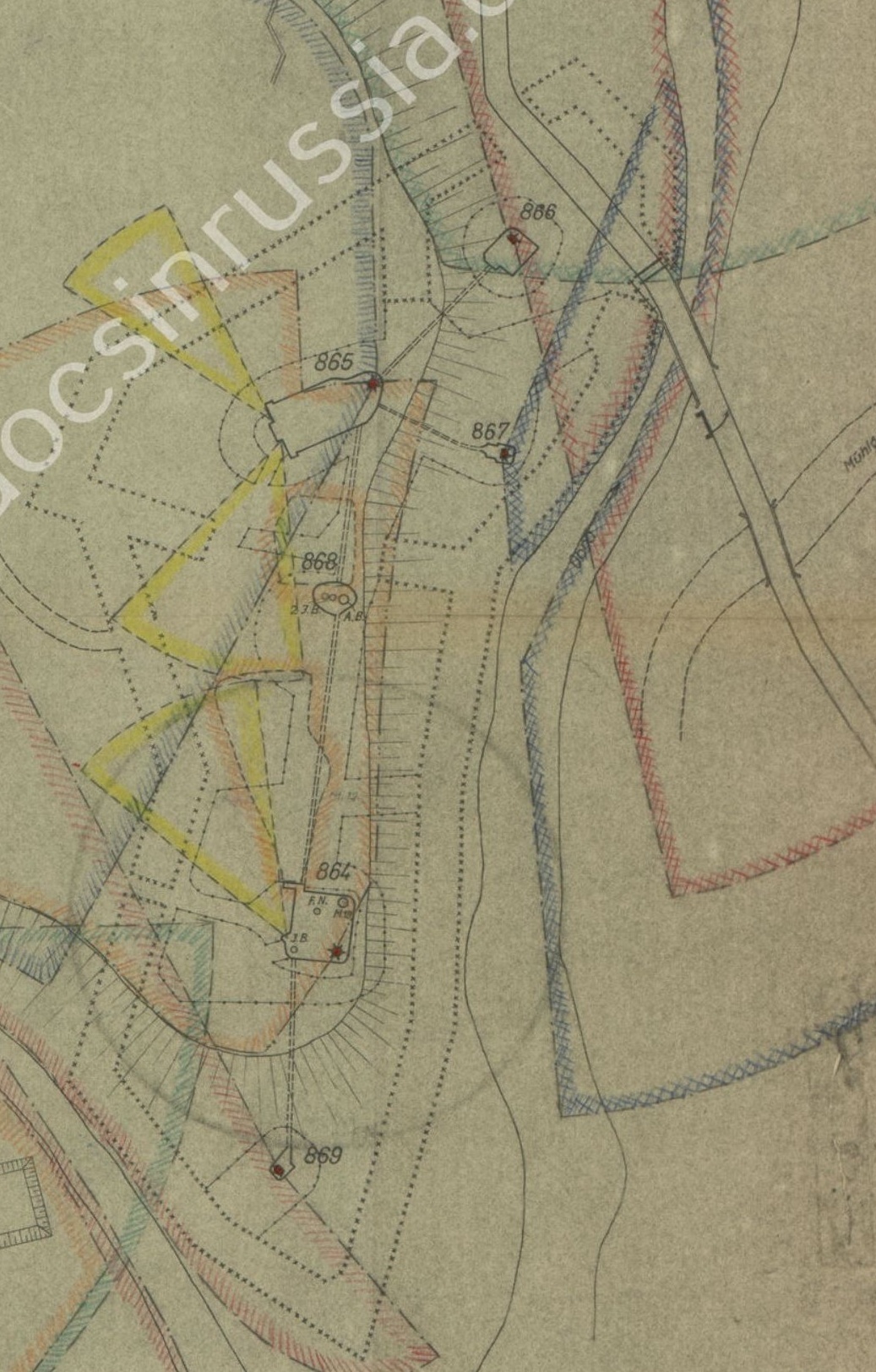

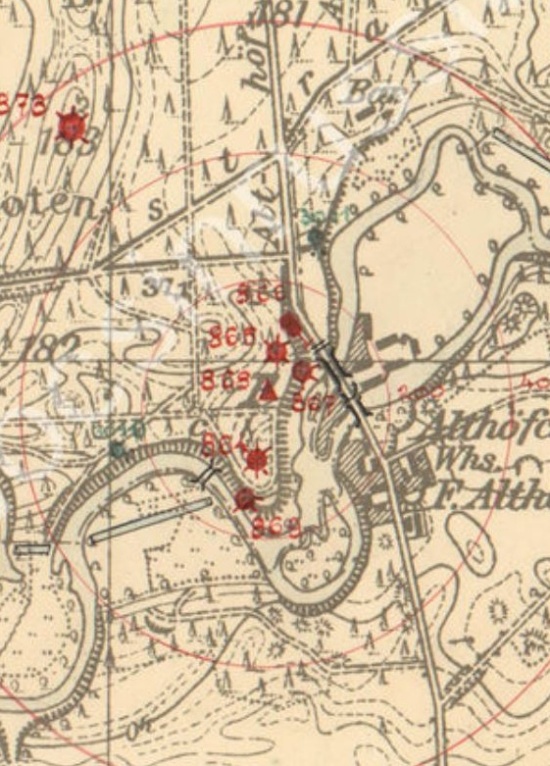

Na stránkách germandocsinrussia.org jsou nyní k dohledání Bojové instrukce pro severní část linie Meziříčního opevněného rajónu (Festungsfront Oder-Warthe Bogen) z ledna roku 1945. Každý objekt má vlastní složku, ve které se nacházejí základní informace o objektu, jeho výzbroji a úkolech, mapa v měřítku 1:10 000, palebný plán a půdorys. K Bojovým instrukcím existovala samostatná příloha, která obsahuje řád objektu, poplachovou směrnici, předepsané zásoby proviantu na 30 dnů a sanitárního vybavení, zásoby munice a velikost posádky. Pokud se v blízkosti objektu nacházely otočný nebo výsuvný most, nebo protitanková závora, byl zde přiložen také manuál k jejich ovládání.
Pzw. 864 a 869 - Bojové instrukce (Kampfweisung)
Pzw. 865 - 868 - Bojové instrukce (Kampfweisung)
Werkgruppe Ludendorff - Příloha k bojovým instrukcím (Beilagenheft zur Kampfweisung)Dle instrukcí z přelomu let 1944/1945 byla posádka u Pzw. 865 - 868 stanovena na 81 mužů. Šest mužů bylo určeno k obsazení zesíleného polního opevnění (Ringstand 3010 a 3011) v okolí s výzbrojí dvou lehkých kulometů. Sedm pro dělostřelecké pozorování a šest pro obsluhu pevnostního protitankového kanónu ráže 37mm.
Dle instrukcí z přelomu let 1944/1945 byla posádka u Pzw. 864 a 869 stanovena na 91 mužů. Šest mužů bylo určeno k obsazení zesíleného polního opevnění (Ringstand 3010 a 3011) v okolí s výzbrojí dvou lehkých kulometů.
Fotogalerie

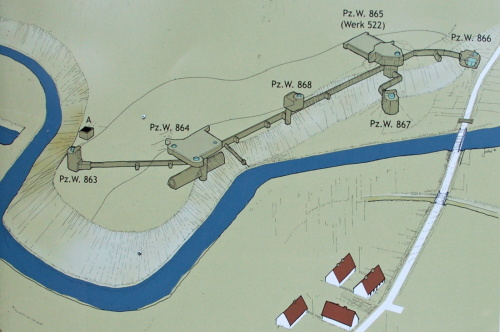

Nákres tvrze na informační tabuli u cesty

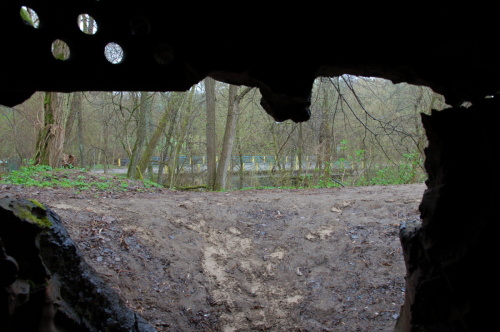

Pz.W. 867 - výhled z poškozené polokopule 2P7 pro těžký kulomet na most přes řeku Obru

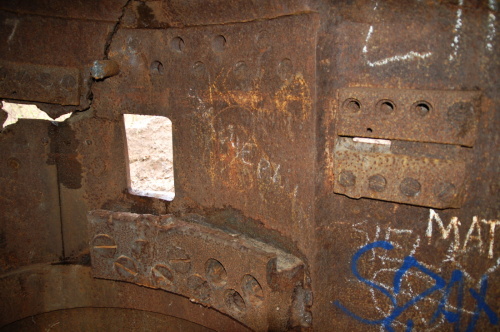

Pz.W. 867 - střílna a pozorovací průzor polokopule 2P7 pro těžký kulomet

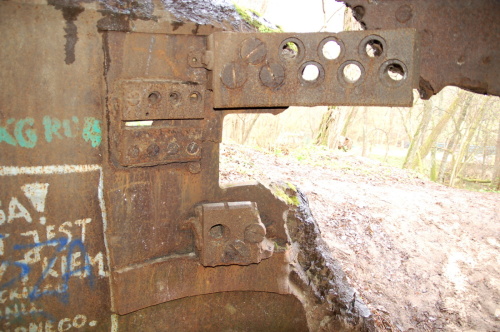

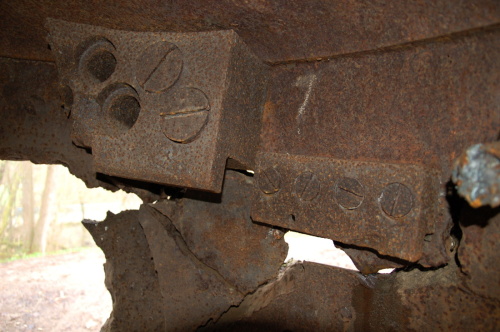

Pz.W. 867 - zachovalé ližiny pro uzávěr střílny a pozorovacího průzoru polokopule 2P7 pro těžký kulomet
Pz.W. 867 - zachovalé ližiny pro uzávěr střílny a pozorovacího průzoru polokopule 2P7 pro těžký kulomet

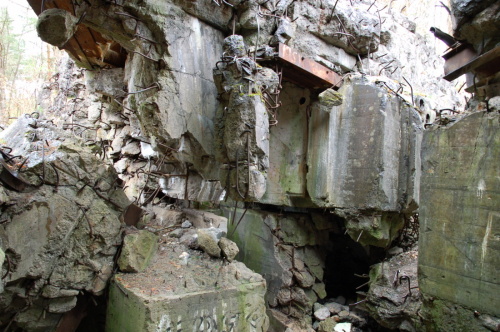

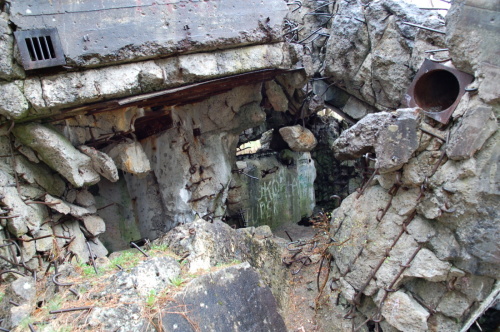

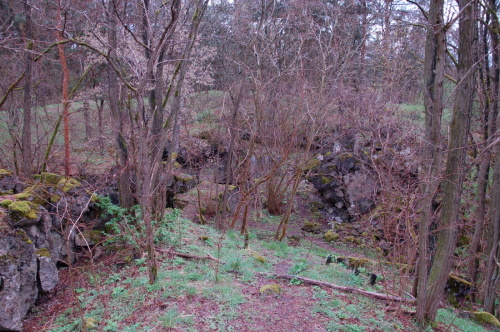

Zničený Pz.W. 865

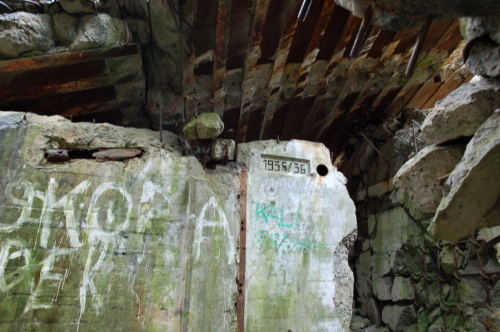

Zničený Pz.W. 865 - na zdi patrný rok výstavby - 1935/1936
Zničený Pz.W. 865

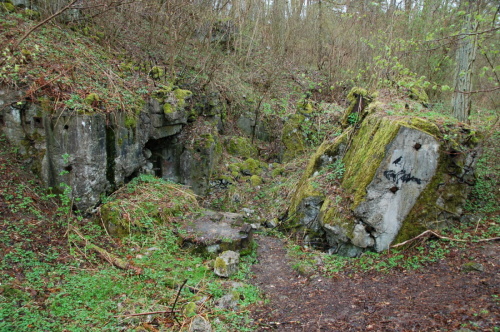

Zničený Pz.W. 868
Zničený Pz.W. 864
Kopule 424P01 pro pevnostní minomet M19 ve svahu pod zničeným objektem Pz.W. 864 svědčí o síle exploze
Kopule 424P01 pro pevnostní minomet M19 ve svahu pod zničeným objektem Pz.W. 864

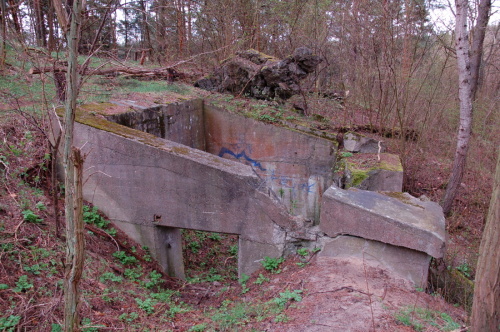

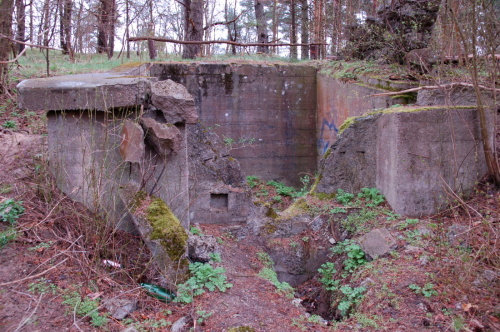

Dodatečně vybudovaný objekt pro československý pevnostní protitankový kanón L1

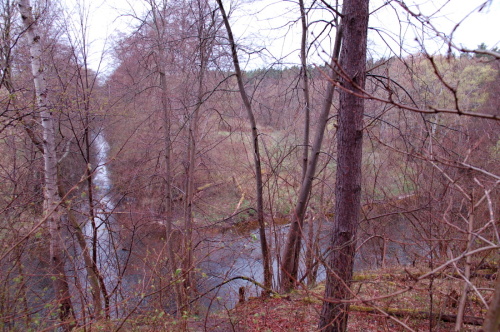

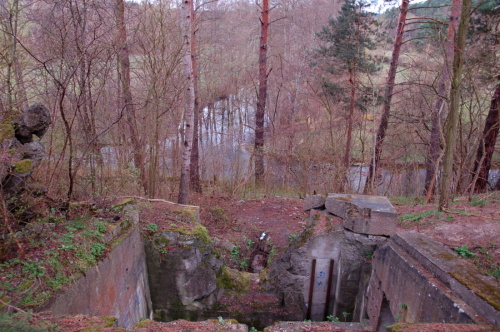

Směr palby L1 - řeka obra a rovně vodní protitankový příkop
Zničený Pz.W. 869
Dodatečně vybudovaný objekt pro československý pevnostní protitankový kanón L1
Dodatečně vybudovaný objekt pro československý pevnostní protitankový kanón L1
Pz.W. 864 - pancéřová deska 7P7 pro těžký kulomet v troskách objektu

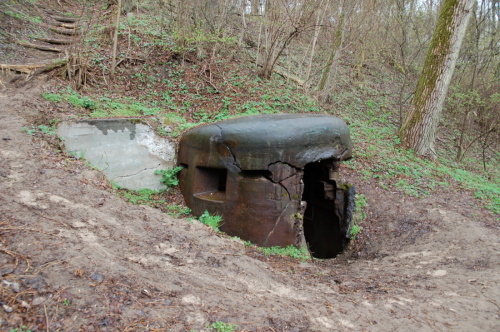

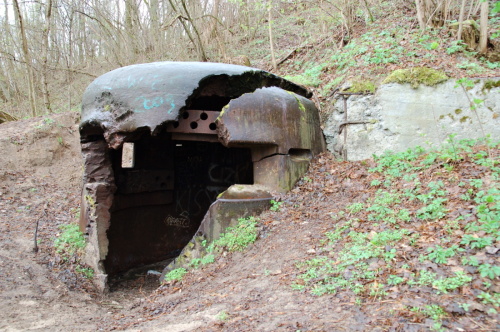

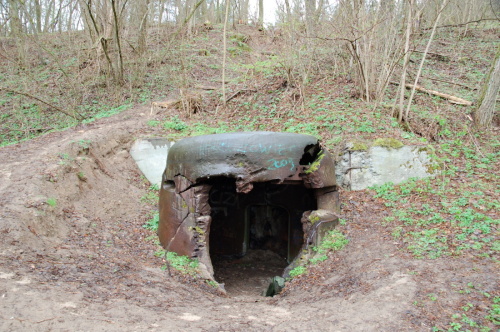

Pz.W. 867 - poškozená polokopule 2P7 pro těžký kulomet
Pz.W. 867 - poškozená polokopule 2P7 pro těžký kulomet
Pz.W. 867 - poškozená polokopule 2P7 pro těžký kulomet
Pz.W. 866 - chodba do podzemí tvrze tvarovaná z betonových prefabrikátů

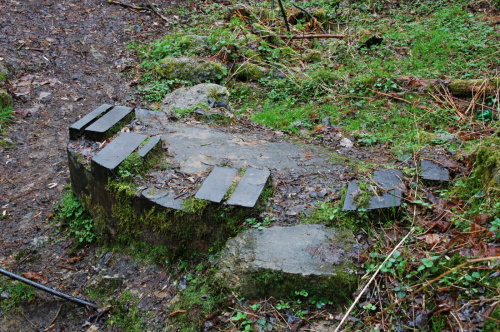

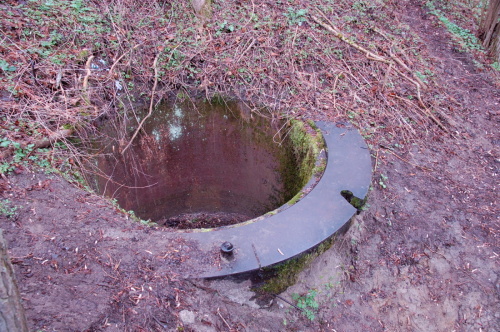

Pz.W. 866 - podstavec pro pevnostní protitankový kanón ráže 37mm, který byl umístěný v pancéřové kasematě 29P8
Pz.W. 866 - Trosky bojové místnosti, ve které byla osazena pancéřová kasemata pro PTK a TK 29P8
Mapa
