Malé pěchotní úkryty

Fotografie Tento malý pěchotní úkryt se nachází na povrchu Festu Kronprinz, Metz

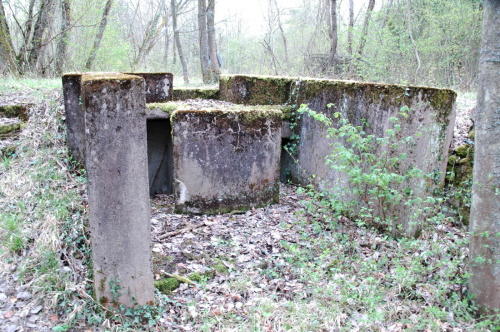

Fotografie Betonové palebné postavení těžkého kulometu na povrchu Festu Wagner, Metz (později byly běžně budovány jako součást polních opevnění nebo na stropnicích pasivních úkrytů)
Fotografie Malý pěchotní úkryt se střeleckým parapetem na hraně stropnice a stupínkem pro střelce podél celé týlové stěny - Steinbruchstellung, Metz
Fotografie Malý pěchotní úkryt druhé obranné pozice jižně od Metz (Bois de la Fourosse)
Fotografie Malý pěchotní úkryt se schodišti a ochrannou zdí proti zavalení zeminou - Kieselstellung severně od Thionville
Fotografie Malý pěchotní úkryt s přistavěnou pěchotní pozorovatelnou se dvěma průzory - druhá obranná pozice jižně od Metz (Bois de la Fourosse)

Série šesti následujících snímků zachycuje klasický pasivní úkryt pro výpadovou jednotku. Provedení pěchotního parapetu je poněkud neobvykle řešeno pomocí schůdků. Objekt byl postaven v týlu druhý opevněné pozice jižně od Metz (Moselstellung) v prostoru Bois de la Fourosse. Ve vstupních chodbách se nacházejí výklenky pro uložení těžkých kulometů a munice.

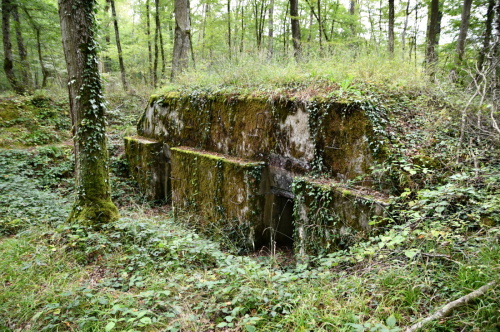

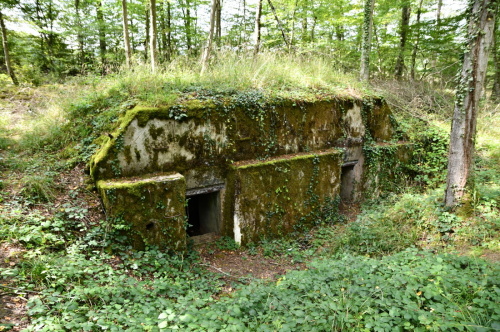

Fotografie Malý pěchotní úkryt se střeleckým parapetem
Fotografie Interiér úkrytu, ve vstupní chodbě viditelné otvory pro uložení těžkého kulometu a munice

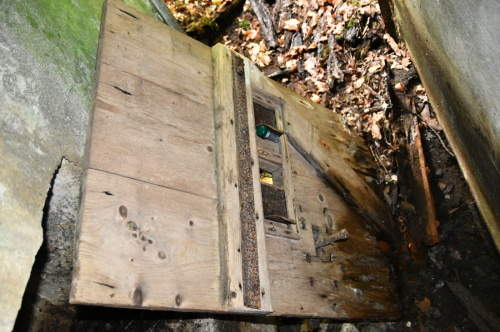

Fotografie Zachovalý segment dřevěných oplechovaných dveří se střílnou pro ruční zbraň
Fotografie Zachovalý segment dřevěných oplechovaných dveří se střílnou pro ruční zbraň

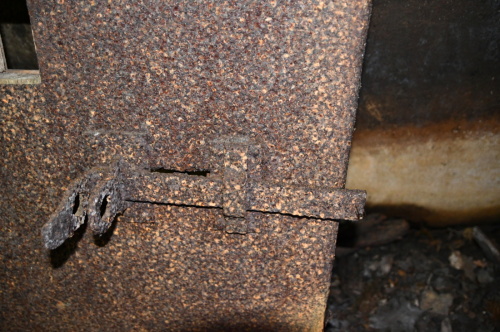

Fotografie Detail uzávěru dveří

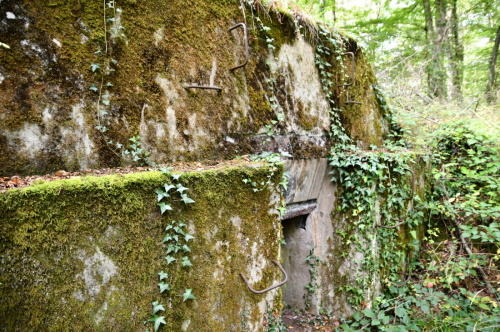

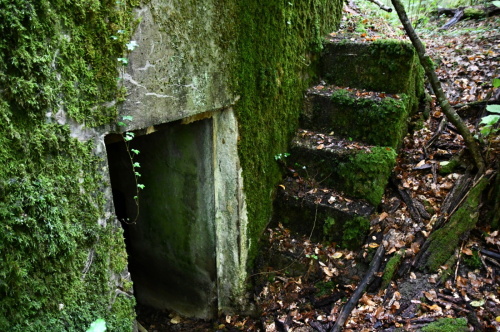

Fotografie Vchod do úkrytu a výstup na střelecký parapet

Foto

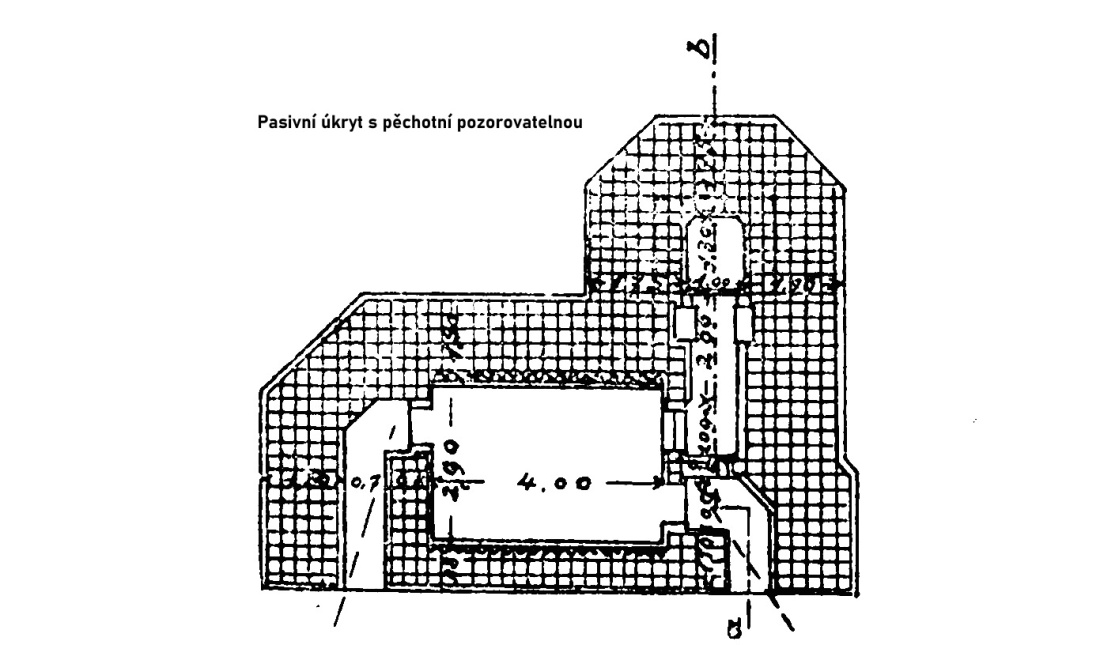

Předpisová podoba malého pasivního úkrytu s pěchotní pozorovatelnou umístěnou za pancéřovým štítem. Velké množství těchto objektů bylo vybudováno v letech 1917/18 na tvz. Cheriseystellung jižně od Metz, odkud také pocházejí níže umístěné fotografie. Konstrukce objektu na fotografiích se liší oproti předpisové podobě v řešení přístupu do pozorovacího stanoviště a v navazujícím vchodu.

Fotografie Vchodová část úkrytu s pěchotním parapetem (Arry)
Fotografie Interiér úkrytu se vstupem pod pozorovací stanoviště (rovně) s odbočkou k východu (vpravo)
Fotografie Interiér úkrytu se vstupní chodbou vedoucí ke druhému vchodu
Fotografie Pancéřový štít s otvorem pro periskop (Pontoy)

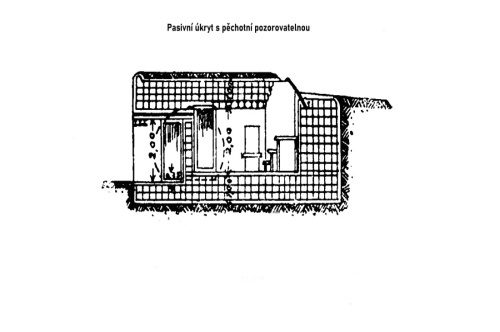

Fotografie Řez pasivním úkrytem se stanovištěm pro pěchotní pozorování

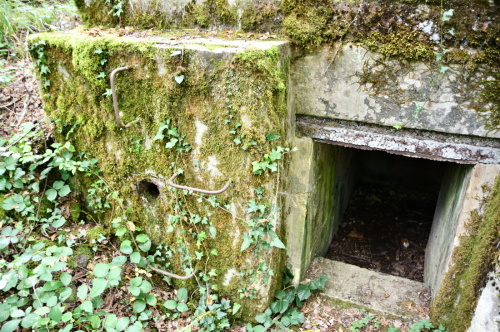

Fotografie Pancéřový štít s otvorem pro periskop a viditelným malým průzorem(Pontoy)

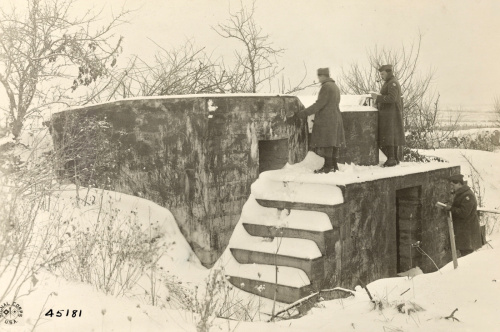

Fotografie Pěchotní úkryt s postavením TK na stropnici - Saint-Maurice-sous-les-Côtes. Stav: 12/1918 (NARA)
Fotografie Pasivní úkryt s pěchotním parapetem z dřevěných fošen

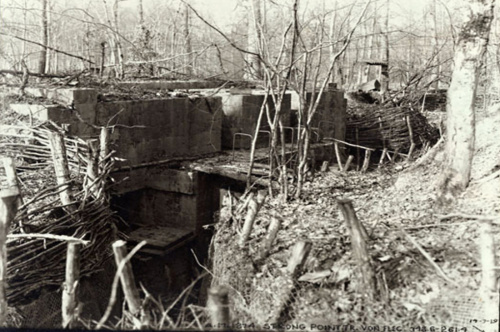

Fotografie Pěchotní úkryt v lesích východně od Ville en Woevre. Stav: 12/1918 (NARA)

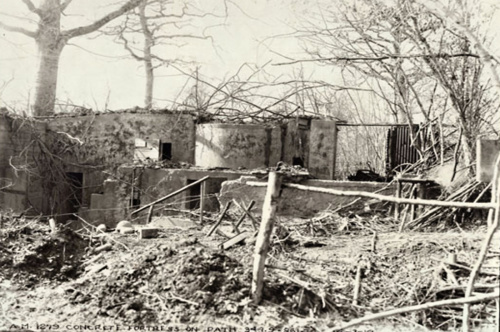

Fotografie Pěchotní úkryt s postavením těžkého kulometu - východně od Ville en Woevre. Stav: 12/1918 (NARA)

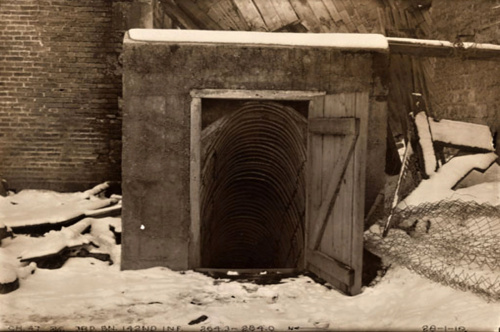

Fotografie V hospodářském stavení maskovaný vstup do podzemního úkrytu zpevněný vlnitým plechem systému Siegfried. Stav: 12/1918 (NARA)

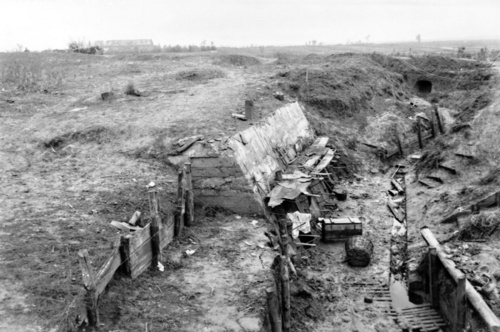

Fotografie Pěchotní úkryt na Michelstellung vybudovaný v roce 1918. Za pozornost stojí velké množství munice zanechané na místě po ústupu německé armády. Stav: 12/1918 (NARA)

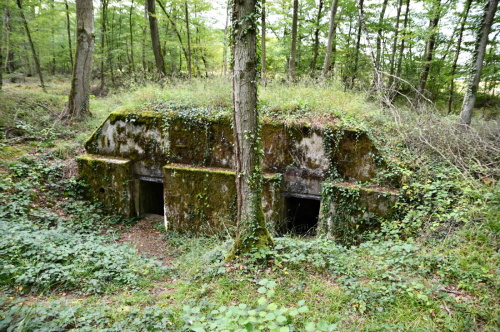

Fotografie Pasivní úkryt pro výpadovou jednotku
Fotografie se dvěma vchody a pěchotním parapetem.
Fotografie Interiér mám rovný strop z ocelových nosníků.
Fotografie Malá výška stropu je způsobena patrně vysokou hladinou spodní vody.

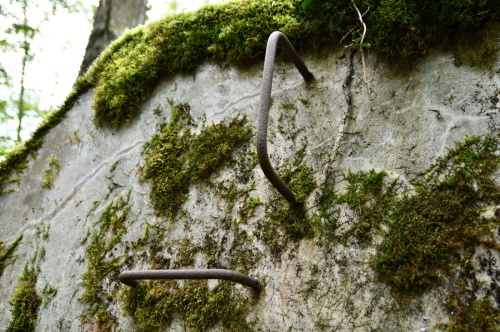

Fotografie Většina objektů budovaných v posledních letech války disponovala
Fotografie ocelovými stupačkami a úchyty pro usnadnění pohybu na pěchotní parapet.
